Actividades: electrónica
Ejercicio 1: Codigo de colores de resistencia.
Valor res.: 120 Ohms Valor max.: 119,4 Ohms Valor min.: 120,6 Ohms
Valor res.: 3,5 Ohms Valor max.: 3,43 Ohms Valor min.: 3,57 Ohms
Valor res.: 0,73 Ohms Valor max.: 0,7227 Ohms Valor min.: 0,7373 Ohms
Valor res.: 99000 Mohms Valor max.: 99990 Mohms Valor min.: 98010 Mohms
Valor res.: 80 Kohms Valor max.: 84 Kohms Valor min.: 76 Kohms
Ejercicio 2: Diodo Led.
Observa que ocurre si:
· Modificamos la posición del conmutador S1: que el Led baja de intensidad porque la resistencia es mucho mas alta y hace que pase menos corriente.
· En el circuito original cambiamos la polaridad de la pila: el Led deja de funcionar.
· En el circuito original cambiamos la polaridad del Led y la pila: el Led sigue funcionando.
· Cambias la resistencia R1 por una resistencia variable de 2k5 y modificamos sus valores: la intensidad del Led se vuelve menor que la R 2.
Coloca el voltímetro entre los extremos del Led de la resistencia y comprueba que ala suma es de 9v.
Coloca los aparatos de medida de corriente en las diferentes ramas y comprueba los resultados.
Monta un circuito con los siguientes datos:
Vled=2V; Iled= 15 mA; Vcc (la pila) = 5V; R = ¿?, (la tienes que hallar)
Actividad 3: Semiconductores.
Monta un circuito y analiza ¿Qué lámpara funcionará y porqué?
El circuito de la izquierda funciona porque el diodo esta correctamente posicionado con el ánodo hacia el lado positivo de la pila y el cátodo hacia el lado negativo de la pila.
El de la derecha no funciona porque el ánodo esta puesto hacia el lado positivo y el cátodo hacia el lado negativo.
Ejercicio 4:Condensadores.
Este esquema pertenece al flash de una cámara de fotografía, móntalo y analiza su funcionamiento.
La pila polariza el condensador cargando con cargas postivas y cargas negativas. Una vez accionado el conmutador la carga del condensador pasa hacia el Led haciendolo funcionar unos segundos.
Ejercicio 5:Transistores.
Polarización con dos fuentes de alimentación.
Realiza el montaje de la figura, conecta el interruptor S1 y observa las corrientes del transistor.
Con el interruptor abierto:
· Coloca un voltímetro entre colector y emisor y anota el resultado.
· Coloca un voltímetro entre base y emisor y anota el resultado.
· ¿En qué zona trabaja el transistor?
Con el interruptor cerrado:
· Coloca un voltímetro entre colector y emisor y anota el resultado.
· Coloca un voltímetro entre la basa y emisor y anota el resultado.
· ¿En qué zona trabaja el transistor?
· Observa el valor del las corrientes.
Ejercicio 6: Transformador.
Monta el circuito y comprueba que la señal del secundario sea 40 veces menor que la del primario.
Ejercicio 7: Fuente de alimentación.
Para analizar su funcionamiento, realiza las siguientes operaciones:

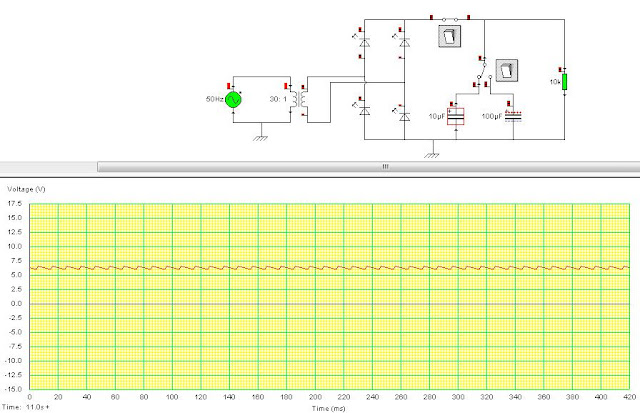

- Realiza el montaje de la fuente en el software de simulación Cocodrile:
2. Con el interruptor 1 abierto (independientemente de la posición del interruptor 2), observa la señal del secundario.
3. Con el interruptor 1 abierto (independientemente de la posición del interruptor 2), observa la señal de salida del puente.
4. Con el interruptor 1 y el interruptor 2 en la posición 1, observa la señal, en la resistencia de utilización.
5. con el interruptor 1 cerrado y el interruptor 2 en la posición 2, observa la señal, en la resistencia de utilización.
