Caja de distribución de una casa:

• 1- Corriente de las lámparas.
• 2- Corriente de concina (lavavajillas o lavadora).
• 3- Tomas de corriente.
• 4- Corriente de cocina (placas de inducción y horno).
• 5- Desconector con protección.
• 6- ICP (desconector sin protección).

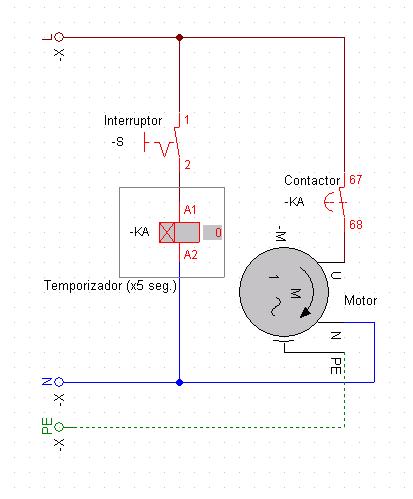

Esquema de un temporizador a la conexión a un motor:

1)Sin conectar:

2)Conectado el temporizador:

3)Conectado el contactor:

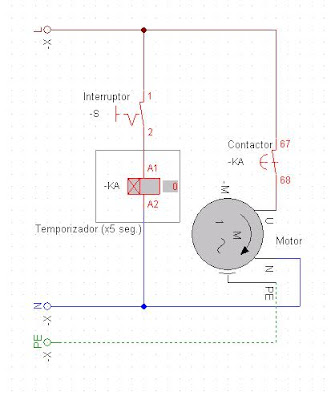

Esquema del temporizador:

En esta ventana se puede observar el tiempo seleccionado del temporizador por el cual trascurrido ese tiempo se activa el contactor permitiendo que la corriente pase hasta el motor haciendolo funcionar.
